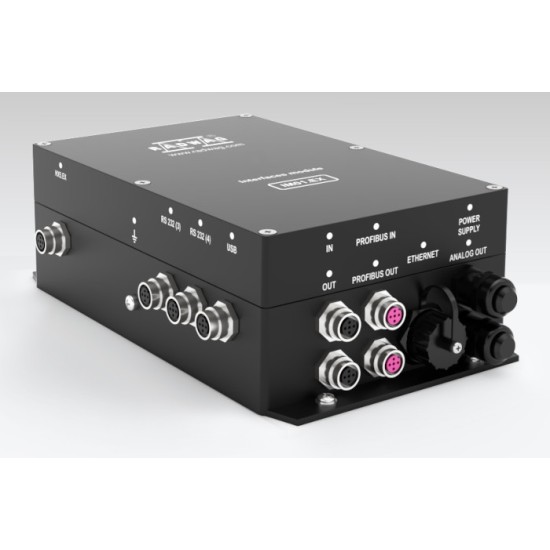

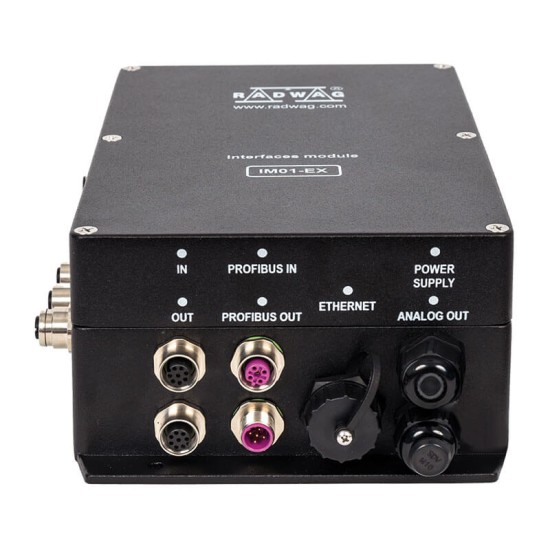

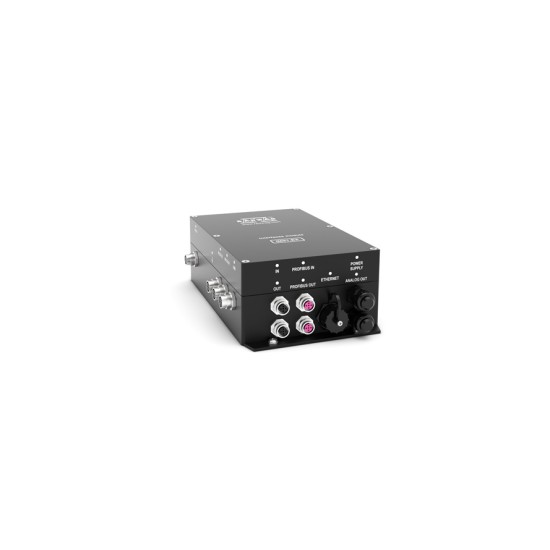

Komunikačný modul RADWAG IM01.EX-4 s rozhraním PROFIBUS DP

RADWAG IM01.EX-4 je komunikačný modul určený na rozšírenie možností vážiaceho terminálu PUE HX5.EX a váh série HX5.EX. Umožňuje prepojiť vážiaci systém s externými zariadeniami, automatizačnými prvkami a nadradenými informačnými systémami.

Modul sa inštaluje mimo priestoru s nebezpečenstvom výbuchu. S terminálom PUE HX5.EX umiestneným vo výbušnom prostredí je prepojený prostredníctvom certifikovaného iskrovo bezpečného rozhrania.

Hlavné výhody

• Rozšírenie terminálu PUE HX5.EX o ďalšie komunikačné rozhrania.

• Dve rozhrania RS232 na pripojenie externých zariadení.

• USB a Ethernet na komunikáciu s počítačom alebo informačným systémom.

• Rozhranie Profibus DP na integráciu do priemyselnej automatizácie.

• Štyri digitálne vstupy a štyri digitálne výstupy.

• Možnosť pripojenia tlačiarní, čítačiek čiarových kódov a externých displejov.

• Prepojenie s PLC, signalizačnými zariadeniami a výrobnými linkami.

• Odolné hliníkové vyhotovenie s krytím IP66/IP68.

• Certifikované rozhranie pre komunikáciu so zariadením umiestneným v Ex zóne.

Použitie

Komunikačný modul IM01.EX-4 možno využiť napríklad na pripojenie:

• tlačiarne výsledkov alebo etikiet,

• čítačky čiarových kódov,

• externého displeja,

• počítača alebo nadradeného informačného systému,

• PLC a systémov priemyselnej automatizácie,

• ovládacích tlačidiel,

• svetelnej signalizačnej veže,

• akustickej signalizácie,

• automatických dávkovacích a kontrolných systémov.

Modul je vhodný pre chemický, farmaceutický, potravinársky, petrochemický a ďalší priemysel, v ktorom sa váženie vykonáva vo výbušnom prostredí a údaje je potrebné prenášať do zariadení umiestnených v bezpečnom priestore.

Dostupné rozhrania

2× RS232

1× USB

1× Ethernet

4× digitálny vstup

4× digitálny výstup

Profibus DP

Digitálne vstupy sú opticky oddelené a pracujú s napätím 5 až 24 V DC. Digitálne výstupy používajú polovodičové relé s maximálnym výstupným prúdom 0,5 A DC a maximálnym napätím 30 V DC/AC.

Umiestnenie modulu

IM01.EX-4 je pridružené zariadenie určené na inštaláciu v bezpečnom priestore, teda mimo výbušnej zóny.

Iskrovo bezpečný obvod modulu môže byť vedený k terminálu PUE HX5.EX umiestnenému:

• v plynových zónach 1 a 2,
• v prachových zónach 21 a 22.

Samotný komunikačný modul sa nesmie umiestniť priamo do priestoru s nebezpečenstvom výbuchu.

Kompatibilita

Modul je určený predovšetkým pre:

• vážiaci terminál RADWAG PUE HX5.EX,

• jednosnímačové plošinové váhy HX5.EX,

• štvorsnímačové plošinové váhy HX5.EX,

• paletové, nosníkové, zapustené a nájazdové váhy série HX5.EX.

Pred objednaním odporúčame overiť kompatibilitu konkrétnej váhy, terminálu, komunikačných káblov a pripájaného zariadenia.

Technické parametre

• Typ zariadenia: komunikačný modul pre vážiace systémy

• Model: RADWAG IM01.EX-4

• Kód produktu: WX-016-0136

• Určenie: rozšírenie komunikačných rozhraní terminálu PUE HX5.EX

• Miesto inštalácie: mimo priestoru s nebezpečenstvom výbuchu

• Komunikačné rozhrania: 2× RS232, USB, Ethernet a Profibus DP

• Digitálne vstupy: 4× opticky oddelený vstup

• Rozsah napätia digitálnych vstupov: 5 – 24 V DC

• Digitálne výstupy: 4× polovodičové relé

• Maximálny prúd digitálneho výstupu: 0,5 A DC

• Maximálne napätie digitálneho výstupu: 30 V DC/AC

• Materiál krytu: hliník

• Stupeň ochrany: IP66/IP68 pri ponorení do hĺbky 1,5 m

• Napájanie: 100 – 240 V AC, 50/60 Hz

• Maximálny príkon: 10 W

• Prevádzková teplota: −10 až +40 °C

• Skladovacia teplota: −20 až +60 °C

• Relatívna vlhkosť: 10 až 85 %, bez kondenzácie

• Rozmery zariadenia: 222 × 146 × 81 mm

• Čistá hmotnosť: 1,9 kg

• Hmotnosť s balením: 2,5 kg

ATEX označenie pre plyny: II (2)G [Ex ib] IIC Gb

ATEX označenie pre prach: II (2)D [Ex ib] IIIC Db

Záruka: 2 roky

Obsah balenia

• komunikačný modul RADWAG IM01.EX-4

Konkrétny typ prepojovacích a komunikačných káblov závisí od zostavy váhy a pripájaných zariadení. Pred objednaním je potrebné overiť, ktoré káble sú potrebné a či sú zahrnuté v dodávke.

Nie je súčasťou balenia

• vážiaci terminál PUE HX5.EX,

• plošinová alebo iná váha HX5.EX,

• tlačiareň, čítačka čiarových kódov alebo externý displej,

• PLC a ďalšie automatizačné zariadenia,

• káble a redukcie, ktoré nie sú výslovne uvedené v cenovej ponuke,

• odborná inštalácia a konfigurácia systému.

Upozornenie

Modul musí nainštalovať kvalifikovaná osoba podľa pokynov výrobcu a požiadaviek konkrétneho pracoviska. Vyžaduje sa trvalé funkčné uzemnenie. K iskrovo bezpečnému obvodu možno pripájať iba zariadenia a káble s vyhovujúcimi bezpečnostnými parametrami.
