Plošinové váhy do výbušného prostredia RADWAG HX5.EX-1

Pre individuálnu cenovú ponuku nás neváhajte kontaktovať. Radi vám pripravíme výhodnú ponuku.

RADWAG HX5.EX-1 je séria jednosnímačových plošinových váh určených na bezpečné a presné váženie v priestoroch s nebezpečenstvom výbuchu. Certifikované vyhotovenie ATEX umožňuje použitie v zónach 1 a 2, v ktorých môžu výbušnú atmosféru vytvárať horľavé plyny, pary alebo hmly.

Na výber je 15 modelov s maximálnou váživosťou od 1,5 do 300 kg, dielikom od 0,5 do 100 g a plošinami v troch rozmeroch. Váhy sú vhodné najmä pre chemický, petrochemický, farmaceutický, kozmetický a ďalší priemysel, v ktorom sa pracuje s horľavými plynmi alebo kvapalinami vytvárajúcimi výbušné výpary.

Napájací zdroj nie je súčasťou štandardného balenia. Na prevádzku váhy je potrebné objednať iskrovo bezpečný zdroj PM01.EX-1 alebo PM01.EX-2 podľa toho, či sa pripojenie k elektrickej sieti nachádza vo výbušnom alebo bezpečnom priestore.

Hlavné výhody

• Certifikované vyhotovenie do výbušného prostredia – bezpečné riešenie pre prevádzky s rizikom výbuchu plynov.

• 15 dostupných konfigurácií – váživosť 1,5 až 300 kg a tri rozmery vážiacej plošiny.

• Odolný priemyselný terminál – krytie terminálu IP66/IP68 a konštrukcie váhy IP65.

• Nerezová vážiaca doska – povrch určený na uloženie bremena je vyrobený z nehrdzavejúcej ocele AISI 304. Základňa váhy je z lakovanej ocele.

• Prehľadný 5-palcový farebný displej – jednoduché ovládanie a rýchla kontrola výsledku.

• Kontrolné váženie pomocou farebného stĺpcového ukazovateľa – okamžité zobrazenie, či je výsledok v stanovenom limite.

• Rozšírené vážiace funkcie – počítanie kusov, percentuálne váženie, kontrolné váženie, štatistika, etiketovanie a GLP záznamy.

• Pamäť ALIBI až na 100 000 meraní – uchovanie výsledkov vrátane dátumu, času, tary, produktu a obsluhy.

• Možnosť pripojenia k nadradeným systémom – štandardne 2× RS232 a RS485, voliteľne Ethernet, USB, Profibus, analógové výstupy a digitálne vstupy/výstupy.

Varianty plošinových váh RADWAG HX5.EX-1

Séria RADWAG HX5.EX-1 ponúka 15 konfigurácií s maximálnou váživosťou od 1,5 do 300 kg. Pri výbere modelu zohľadnite maximálnu hmotnosť vážených predmetov, požadovaný dielik a potrebnú veľkosť vážiacej plošiny.

Označenie plošiny:

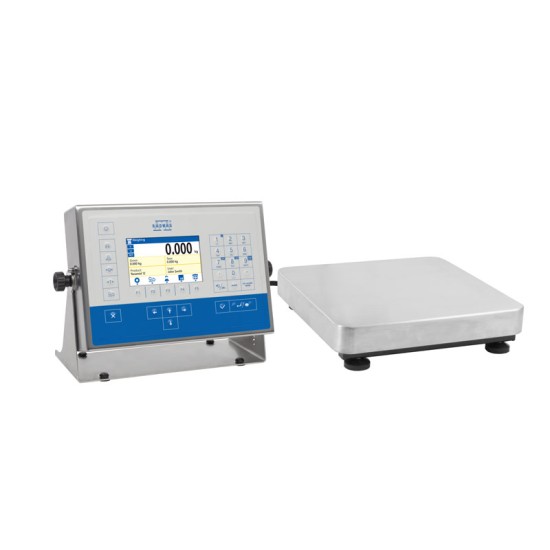

• F1: 300 × 300 mm

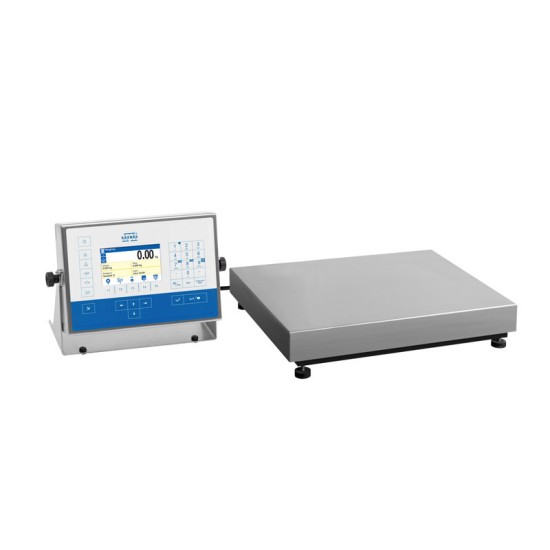

• C2: 400 × 500 mm

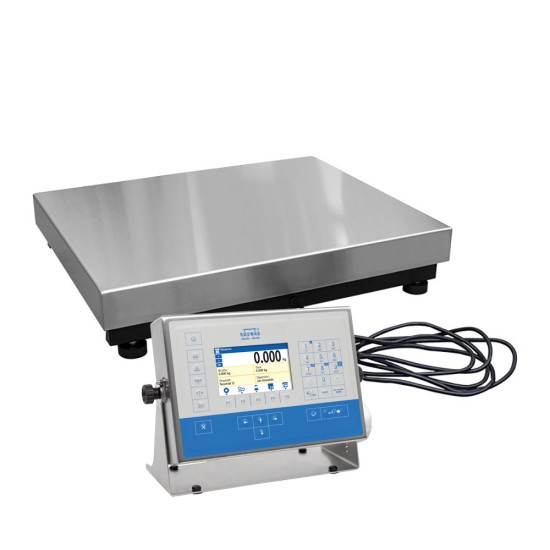

• C3: 500 × 700 mm

Kde sa váhy HX5.EX-1 používajú?

Plošinové váhy RADWAG HX5.EX-1 sú určené na váženie v priemyselných prevádzkach, v ktorých môže vzniknúť výbušná atmosféra obsahujúca horľavé plyny alebo výpary. Uplatnenie nájdu najmä tam, kde sa pracuje s rozpúšťadlami, alkoholmi, palivami alebo inými prchavými horľavými látkami.

Typické použitie:

• chemická a petrochemická výroba,

• výroba a spracovanie farieb, lakov a rozpúšťadiel,

• farmaceutická a kozmetická výroba,

• výroba čistiacich a dezinfekčných prípravkov,

• plniarne a baliace pracoviská,

• sklady horľavých látok,

• váženie surovín pred výrobou,

• kontrola hmotnosti hotových výrobkov,

• počítanie súčiastok a obalov,

• príprava výrobných dávok,

• evidencia výsledkov váženia v interných informačných systémoch.

Vhodnosť konkrétneho modelu pre dané pracovisko musí byť vždy posúdená podľa klasifikácie priestoru a certifikačného označenia zariadenia.

Ako vybrať správny variant?

Podľa maximálnej váživosti

Vyberte váhu s dostatočnou rezervou nad najvyššiu predpokladanú hmotnosť váženého predmetu. Do výslednej hmotnosti treba započítať aj nádoby, obaly a prípravky položené na plošine.

Podľa dielika

Menší dielik umožňuje sledovať menšie zmeny hmotnosti:

• 0,5 až 2 g – ľahšie suroviny, komponenty a menšie balenia,

• 5 až 10 g – univerzálne priemyselné váženie,

• 20 až 100 g – väčšie nádoby, vrecia, debny a ťažké výrobky.

Podľa rozmeru plošiny

Vážený predmet by mal byť možné stabilne položiť na plošinu bez výrazného presahovania:

• F1 – menšie nádoby a výrobky,

• C2 – prepravky, vrecia a stredne veľké nádoby,

• C3 – rozmernejšie výrobky, obaly a priemyselné nádoby.

Odolná konštrukcia do priemyselnej prevádzky

Váhy HX5.EX-1 kombinujú robustnú oceľovú konštrukciu s vážiacou doskou z nehrdzavejúcej ocele AISI 304. Konštrukcia váhy má stupeň ochrany IP65 a vážiaci terminál PUE HX5.EX-1 dosahuje krytie IP66/IP68.

Farebný 5-palcový grafický displej poskytuje dobre čitateľné výsledky a umožňuje prispôsobiť pracovnú obrazovku pomocou používateľských widgetov. Pri kontrolnom vážení farebný stĺpcový ukazovateľ okamžite signalizuje, či je výsledok pod nastaveným limitom, v požadovanom rozsahu alebo nad ním.

Funkcie váhy

Séria HX5.EX-1 podporuje viacero funkcií pre priemyselné váženie:

• kontrolné váženie podľa limitov MIN a MAX,

• počítanie kusov,

• percentuálne váženie,

• štatistické spracovanie výsledkov,

• etiketovanie,

• zmena vážiacich jednotiek,

• GLP postupy a dokumentovanie meraní,

• databázu výrobkov a používateľov,

• pamäť ALIB - bezpečné uchovávanie záznamov o vykonaných váženiach.

Do pamäte ALIBI možno zaznamenávať výsledok váženia, taru, dátum, čas, názov produktu a identifikáciu obsluhy.

Komunikácia a zapojenie do systému

V štandardnom vyhotovení sú k dispozícii:

• 2× iskrovo bezpečné rozhranie RS232,

• 1× rozhranie RS485.

Voliteľný komunikačný modul IM01.EX umiestnený v bezpečnom priestore môže možnosti pripojenia rozšíriť napríklad o Ethernet, USB, Profibus DP, analógový výstup 4 – 20 mA alebo 0 – 10 V a ďalšie digitálne vstupy a výstupy.

Váhu tak možno podľa konfigurácie prepojiť s tlačiarňou, čítačkou čiarových kódov, externým displejom, signalizačným zariadením, automatizačnými prvkami alebo nadradeným informačným systémom.

Napájací zdroj je potrebné objednať samostatne

Na prevádzku váhy je potrebný špeciálny iskrovo bezpečný napájací zdroj, ktorý nie je súčasťou štandardného balenia:

• PM01.EX-1 – napájací zdroj určený na pripojenie v priestore s nebezpečenstvom výbuchu,

• PM01.EX-2 – napájací zdroj určený na pripojenie mimo výbušného priestoru.

Správny typ napájacieho zdroja sa vyberá podľa umiestnenia elektrickej prípojky.

Technické parametre

• Typ váhy: jednosnímačová plošinová váha do výbušného prostredia

• Určenie: výbušná plynná atmosféra, zóny 1 a 2

• Modelový rad: RADWAG HX5.EX-1

• Maximálna váživosť: 1,5 až 300 kg podľa zvoleného modelu

• Dielik d: 0,5 až 100 g podľa zvoleného modelu

• Rozmer vážiacej plošiny: 300 × 300, 400 × 500 alebo 500 × 700 mm

• Metrologická trieda: OIML III

• Vážiaci terminál: PUE HX5.EX-1

• Displej: 5″ farebný grafický displej

• Rozlíšenie displeja: 800 × 480 px

• Ovládanie: membránová klávesnica s numerickými a funkčnými tlačidlami

• Materiál vážiacej dosky: nehrdzavejúca oceľ AISI 304

• Materiál konštrukcie: lakovaná oceľ St3S

• Krytie konštrukcie váhy: IP65

• Krytie vážiaceho terminálu: IP66/IP68

• Dĺžka kábla medzi plošinou a terminálom: F1 – 1 m, C2 a C3 – 2,5 m

• Komunikačné rozhrania: 2× iskrovo bezpečné RS232 a 1× RS485

• Voliteľné digitálne vstupy a výstupy: podľa konfigurácie terminálu

• Pamäť ALIBI: až 100 000 záznamov

• Prevádzková teplota: −10 až +40 °C

• Relatívna vlhkosť: 10 až 85 %, bez kondenzácie

• Napájanie: prostredníctvom iskrovo bezpečného zdroja PM01.EX-1 alebo PM01.EX-2

• Napájacie napätie zdroja: 100 – 240 V AC, 50/60 Hz

• Maximálny príkon: 15 W

• ATEX označenie: II 2G Ex ib IIB T4 Gb

• IECEx označenie: Ex ic IIB T4 Gc

• Úradné overenie – ciachovanie: voliteľné za príplatok

• Záruka: 2 roky

Maximálna a minimálna váživosť, dielik, overovací dielik, tara, rozmery plošiny, dĺžka kábla, hmotnosť zariadenia a rozmery balenia sa menia podľa vybraného variantu.

Obsah balenia

Štandardná zostava váhy obsahuje:

• zvolená jednosnímačová vážiaca platforma,

• vážiaca doska z nehrdzavejúcej ocele AISI 304,

• vážiaci indikátor PUE HX5.EX-1,

• držiak indikátora s nastaviteľným sklonom,

• prepojovací kábel medzi platformou a indikátorom s dĺžkou F1 – 1 m, C2 a C3 – 2,5 m.

Nie je súčasťou štandardného balenia

• iskrovo bezpečný napájací zdroj PM01.EX-1 alebo PM01.EX-2,

• komunikačný modul IM01.EX,

• tlačiareň a externé zobrazovacie zariadenia,

• komunikačné káble pre pripojenie príslušenstva,

• doplnkové digitálne vstupy a výstupy,

• úradné overenie – ciachovanie,

• platený softvér a ďalšie voliteľné príslušenstvo.

Upozornenie: Bez vhodného napájacieho zdroja PM01.EX nie je možné váhu uviesť do prevádzky. Typ zdroja sa vyberá podľa toho, či bude pripojený priamo vo výbušnom alebo v bezpečnom priestore.

Certifikácia

• Metrologické overenie – ciachovanie (za príplatok ako príslušenstvo)

• Certifikát o kalibrácii (za príplatok ako príslušenstvo) - modely do 60 kg: overenie III. triedy do 100 kg, modely 150 a 300 kg: overenie III. triedy do 400 kg

• Pred skončením platnosti overenia vás môžeme kontaktovať a zabezpečiť následné overenie. Pri kalibrovaných váhach vám môžeme pripomenúť odporúčaný alebo dohodnutý termín ďalšej kalibrácie.

• V prípade, že váha nie je zakúpená s overením, stáva sa z nej technologické meradlo a podľa platnej legislatívy ju v budúcnosti nie je možné overiť

Doprava

• Doprava kuriérom na Slovensku

Potrebujete pomôcť s výberom váživosti, rozmeru plošiny, napájacieho zdroja alebo metrologického vyhotovenia? Kontaktujte nás. Ako odborný dodávateľ a akreditované kalibračné laboratórium vám pripravíme kompletnú konfiguráciu váhy RADWAG HX5.EX-1 vrátane vhodného napájania, príslušenstva, kalibrácie a metrologického overenia.
