Nerezové plošinové váhy do výbušného prostredia RADWAG HX5.EX-1 H

Pre individuálnu cenovú ponuku nás neváhajte kontaktovať. Radi vám pripravíme výhodnú ponuku.

RADWAG HX5.EX-1 H je séria nerezových jednosnímačových plošinových váh určených na bezpečné a presné váženie v priestoroch s nebezpečenstvom výbuchu. Certifikované vyhotovenie ATEX umožňuje použitie v plynových zónach 1 a 2, v ktorých môžu výbušnú atmosféru vytvárať horľavé plyny, pary alebo hmly.

Na výber je 28 modelov s maximálnou váživosťou od 1,5 do 300 kg, dielikom od 0,5 do 100 g a plošinami v siedmich rozmeroch. Celá konštrukcia aj vážiaca doska sú vyrobené z nehrdzavejúcej ocele AISI 304. Váhy sú preto vhodné aj do vlhkého, hygienicky náročného alebo chemicky zaťažovaného prostredia.

Upozornenie: Váha sa dodáva bez napájacieho zdroja. Pred dokončením objednávky vyberte jeden zdroj PM01.EX-1 alebo PM01.EX-2.

Hlavné výhody

• Certifikované vyhotovenie ATEX pre plynové zóny 1 a 2.

• Celonerezová konštrukcia z ocele AISI 304.

• 28 konfigurácií s váživosťou od 1,5 do 300 kg.

• Sedem rozmerov vážiacej plošiny.

• Krytie konštrukcie IP66/IP67 a terminálu IP66/IP68.

• Farebný 5-palcový grafický displej.

• Kontrolné váženie s farebným stĺpcovým ukazovateľom.

• Počítanie kusov, percentuálne váženie, štatistika a etiketovanie.

• Pamäť ALIBI až na 100 000 meraní.

• Štandardne 2× RS232 a RS485.

• Možnosť rozšírenia o Ethernet, USB, Profibus, analógové výstupy a digitálne vstupy a výstupy.

Varianty plošinových váh RADWAG HX5.EX-1 H

Označenie plošiny:

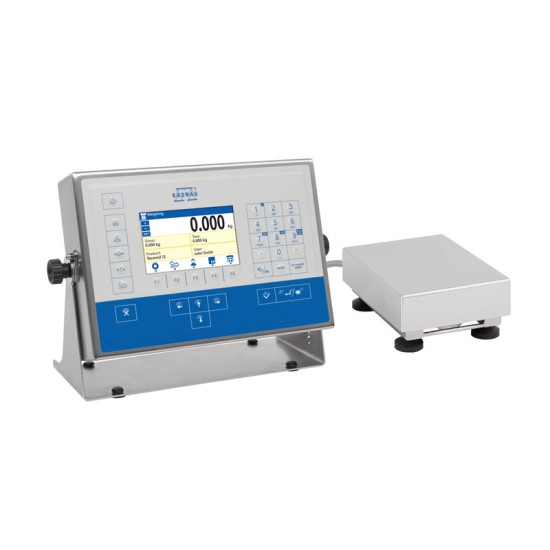

• H1: 150 × 200 mm

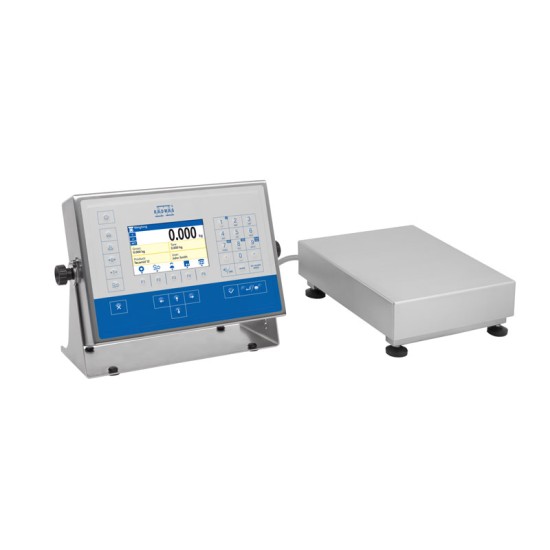

• H2: 250 × 300 mm

• H3: 410 × 410 mm

• H3/5: 400 × 600 mm

• H4: 500 × 500 mm

• H5: 600 × 600 mm

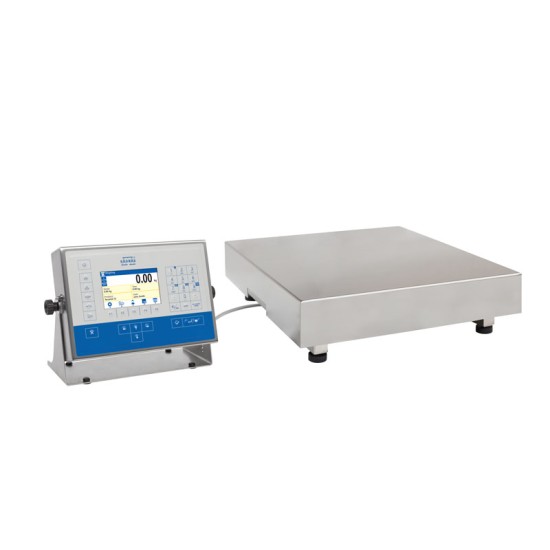

• H6: 800 × 800 mm

Typické použitie:

Nerezové plošinové váhy HX5.EX-1 H sú vhodné najmä pre:

• chemickú a petrochemickú výrobu,

• farmaceutický a kozmetický priemysel,

• výrobu farieb, lakov a rozpúšťadiel,

• výrobu čistiacich a dezinfekčných prípravkov,

• plniarne horľavých kvapalín,

• výrobu a spracovanie alkoholických výrobkov,

• vlhké a hygienicky náročné prevádzky,

• váženie surovín a výrobných dávok,

• kontrolu hmotnosti hotových výrobkov,

• počítanie súčiastok a obalov,

• prepojenie váženia s výrobnými a informačnými systémami.

Vhodnosť konkrétneho modelu musí byť vždy posúdená podľa klasifikácie pracoviska a certifikačného označenia kompletného vážiaceho systému.

Ako vybrať správny variant?

Pri výbere zohľadnite maximálnu hmotnosť bremena vrátane nádoby, požadovaný dielik a rozmery vážených predmetov.

Menšie plošiny H1 a H2 sú vhodné pre malé nádoby, vzorky a komponenty. Plošiny H3, H3/5, H4 a H5 sú určené pre prepravky, vrecia a stredne veľké priemyselné nádoby. Plošina H6 s rozmerom 800 × 800 mm je vhodná pre rozmerné a ťažšie výrobky.

Celonerezové priemyselné vyhotovenie

Konštrukcia váhy aj vážiaca doska sú vyrobené z nehrdzavejúcej ocele AISI 304. Konštrukcia dosahuje krytie IP66/IP67 a vážiaci terminál PUE HX5.EX-1 krytie IP66/IP68.

Farebný 5-palcový displej umožňuje prispôsobiť pracovnú obrazovku pomocou widgetov. Farebný stĺpcový ukazovateľ pri kontrolnom vážení signalizuje, či je výsledok pod nastaveným limitom, v požadovanom rozsahu alebo nad ním.

Funkcie váhy

Séria HX5.EX-1 H podporuje viacero funkcií pre priemyselné váženie:

• kontrolné váženie podľa limitov MIN a MAX,

• počítanie kusov,

• percentuálne váženie,

• štatistické spracovanie výsledkov,

• etiketovanie,

• zmena vážiacich jednotiek,

• GLP postupy,

• databáza výrobkov a používateľov,

• pamäť ALIBI až na 100 000 meraní.

Pamäť ALIBI automaticky uchováva dátum a čas merania, výsledok, hodnotu tary, identifikáciu obsluhy a názov produktu.

Komunikácia a zapojenie do systému

V štandardnom vyhotovení sú k dispozícii:

• 2× iskrovo bezpečné rozhranie RS232,

• 1× rozhranie RS485.

Voliteľný modul IM01.EX, umiestnený v bezpečnom priestore, môže pripojenie rozšíriť o Ethernet, USB, Profibus DP, analógový výstup 4 – 20 mA alebo 0 – 10 V a digitálne vstupy a výstupy.

Váhu tak možno podľa konfigurácie prepojiť s tlačiarňou, čítačkou čiarových kódov, externým displejom, signalizačným zariadením, automatizačnými prvkami alebo nadradeným informačným systémom.

Napájací zdroj je potrebné objednať samostatne

Na prevádzku váhy je potrebný špeciálny iskrovo bezpečný napájací zdroj, ktorý nie je súčasťou štandardného balenia:

• PM01.EX-1 – napájací zdroj určený na pripojenie v priestore s nebezpečenstvom výbuchu,

• PM01.EX-2 – napájací zdroj určený na pripojenie mimo výbušného priestoru.

Správny typ napájacieho zdroja sa vyberá podľa umiestnenia elektrickej prípojky.

Technické parametre

• Typ váhy: nerezová jednosnímačová plošinová váha

• Modelový rad: RADWAG HX5.EX-1 H

• Určenie: výbušná plynná atmosféra, zóny 1 a 2

• Maximálna váživosť: 1,5 až 300 kg podľa variantu

• Dielik d: 0,5 až 100 g podľa variantu

• Rozmery plošiny: od 150 × 200 do 800 × 800 mm

• Počet dostupných konfigurácií: 28

• Metrologická trieda: OIML III

• Vážiaci terminál: PUE HX5.EX-1

• Displej: 5″ farebný grafický displej

• Materiál konštrukcie: nehrdzavejúca oceľ AISI 304

• Materiál vážiacej dosky: nehrdzavejúca oceľ AISI 304

• Krytie konštrukcie: IP66/IP67

• Krytie terminálu: IP66/IP68

• Dĺžka kábla: podľa zvoleného variantu

• Komunikačné rozhrania: 2× RS232 a 1× RS485

• Pamäť ALIBI: až 100 000 meraní

• Prevádzková teplota: −10 až +40 °C

• Relatívna vlhkosť: 10 až 85 %, bez kondenzácie

• Napájanie: prostredníctvom zdroja PM01.EX-1 alebo PM01.EX-2

• Napájacie napätie zdroja: 100 – 240 V AC, 50/60 Hz

• Maximálny príkon: 15 W

• ATEX označenie: II 2G Ex ib IIB T4 Gb

• IECEx označenie: Ex ib IIB T4 Gb

• Úradné overenie: voliteľné za príplatok

• Záruka: 2 roky

Hodnoty minimálneho zaťaženia, tary, dĺžky kábla, hmotnosti zariadenia a rozmerov balenia sa menia podľa zvoleného variantu.

Obsah balenia

Štandardná zostava váhy obsahuje:

• zvolená nerezová jednosnímačová vážiaca platforma,

• vážiaca doska z nehrdzavejúcej ocele AISI 304,

• vážiaci indikátor PUE HX5.EX-1,

• držiak indikátora s nastaviteľným sklonom,

• prepojovací kábel medzi platformou a indikátorom v dĺžke podľa zvoleného variantu.

Nie je súčasťou štandardného balenia

• napájací zdroj PM01.EX-1 alebo PM01.EX-2,

• komunikačný modul IM01.EX,

• tlačiareň a externé zobrazovacie zariadenia,

• komunikačné káble pre voliteľné príslušenstvo,

• úradné overenie,

• kalibračný certifikát,

• platený softvér a ďalšie voliteľné príslušenstvo.

Upozornenie: Bez vhodného napájacieho zdroja PM01.EX nie je možné váhu uviesť do prevádzky. Typ zdroja sa vyberá podľa toho, či bude pripojený priamo vo výbušnom alebo v bezpečnom priestore.

Certifikácia

• Metrologické overenie – ciachovanie (za príplatok ako príslušenstvo)

• Certifikát o kalibrácii (za príplatok ako príslušenstvo) - modely do 60 kg: overenie III. triedy do 100 kg, modely 150 a 300 kg: overenie III. triedy do 400 kg

• Pred skončením platnosti overenia vás môžeme kontaktovať a zabezpečiť následné overenie.

• V prípade, že váha nie je zakúpená s overením, stáva sa z nej technologické meradlo a podľa platnej legislatívy ju v budúcnosti nie je možné overiť

Doprava

• Doprava kuriérom na Slovensku

Potrebujete pomôcť s výberom váživosti, rozmeru plošiny, napájacieho zdroja alebo metrologického vyhotovenia? Kontaktujte nás. Ako odborný dodávateľ a akreditované kalibračné laboratórium vám pripravíme kompletnú konfiguráciu váhy RADWAG HX5.EX-1 vrátane vhodného napájania, príslušenstva, kalibrácie a metrologického overenia.
